Produktinformation
Raymarine RSW Smart vindsensor. Raymarine RSW Smart Wind Sensor er en kablet præcisionskortarmsvindsensor, der leveres med 30 meter kabel. Ideel til brug med Raymarines Axiom-kortplottere og Alpha Performance-sejlinstrumenter. RSW vindfløje er en professionel vindsensor designet primært til fritidssejlere. RSW-transduceren har en integreret 3D-bevægelsessensor og Raymarine Smart Wind-teknologi™, der tager intelligente og nøjagtige data til et helt nyt niveau. Raymarine har årtiers viden om sejlinstrumenter og præcisionsvindmåling kombineret med 3D-bevægelsessensorer og RSW-vindsensorer og Smart Wind-teknologi, der bygger på denne viden. RSW-vindsensorerne er selvkalibrerende AHRS-forstærkede vindsensorer, der tilpasser sig miljøet for at levere præcision, herunder ultrapræcise beregninger af sand vind.
Designet til præcision
RSW-vindsensoren er en selvkalibrerende sensor, der giver ultrapræcise vindhastigheder og retningsmålinger. Sejlere kan nu træffe bedre beslutninger, mens de sejler, baseret på nøjagtige vind-, hastigheds- og polarberegninger. Raymarines Smart Wind har gennemgået strenge tests, justeringer og afbalancering i vindtunnelen, hvilket giver intelligent sejlads en ny definition.
Oplev den højeste nøjagtighed uden komplicerede black box-løsninger eller dyre kalibreringsmetoder. Smart Wind-teknologien tilpasser sig endda til roterende master, hvilket gør den endnu mere fleksibel.
Den selvkalibrerende Smart Wind-sensor er udstyret med en integreret 3D-bevægelsessensor (AHRS-teknologi), der tager højde for bådens hældning og rulning, hvilket automatisk giver forbedret vindnøjagtighed.
Sejl som en professionel med Smart Wind-teknologiens evne til at kompensere for luftstrømme og vindens påvirkning af sejl. Sensoren leverer en stabil og pålidelig sand vindretning.
RSW-kabel er en professionel og kablet vindsensor, designet til at give nøjagtig og kalibreret vindinformation. Den leveres med et 30 meter Smart Wind-mastekabel som standard.
Installer og kom nemt i gang med Raymarines Smart Wind-teknologi, som tilbyder ekspertpræcision uden behov for dyre ekstra processorer eller komplicerede kalibrerings- og installationsprocesser. Instrumentet er omhyggeligt afbalanceret og finjusteret gennem omfattende vindtunneltest for at sikre præcise og konsistente data fra masten.
Sejl smartere ved hjælp af pålidelige, højpræcise vinddata i kombination med Alpha Performance-skærme og Axiom-plottere.

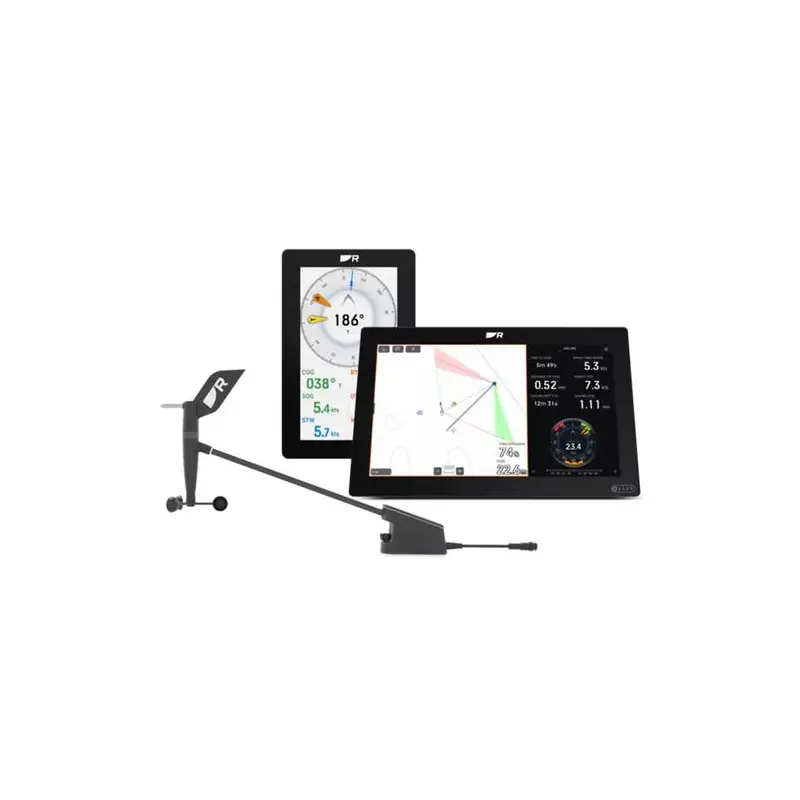

Raymarine Smart Wind-sensoren passer perfekt sammen med Axiom-plottere og Alpha Performance-instrumenter. Alpha 7 og 9-tommers sejl-/bådinstrumenter er multifunktions touchscreen-skærme til netværksbrug med Raymarines Axiom-plottere. Alpha kan placeres både på masten og ved roret og kan monterest liggende og stående.
Axiom og Lighthouse sejl funktioner
Lighthouse er Raymarines gennemprøvede operativsystem til Axiom-plottere/multifunktionsskærme. Ved at forbinde Smart Wind-sensoren og Alpha-skærmene til en Axiom-plotter giver LightHouse 4.5 dig nu endnu flere muligheder:
Alpha kan placeres både på masten og ved roret og kan monteres liggende og stående.
Axiom og Lighthouse sejl funktioner
Lighthouse er Raymarines gennemprøvede operativsystem til Axiom-plottere/multifunktionsskærme. Ved at forbinde Smart Wind-sensoren og Alpha-skærmene til en Axiom-plotter giver LightHouse 4.5 dig nu endnu flere muligheder:
•Importer polære data (polært diagram); du kan også justere dem direkte på Axiom-plotteren.
•Axioms indbyggede polardatabase udvides konstant med nye både.
•Autopilot giver dig mulighed for at styre efter vindvinkel eller efter målvinkel baseret på polære data.
•Automatisk kalibrering af hastighedssensoren.
•Indikator for vindskift; data sendes til Alpha-displayene.
•Anbefaling om udskiftning af reb eller sejl, specielt udviklet til katamaraner, charterbåde og uerfarne sejlere.
Montage
RSW Smart Wind-sensoren er monteret i mastetoppen, normalt kræves der kun værktøj ud over den medfølgende monteringshardware. Den leveres med et 30 meter langt mastekabel, der forbindes via Smart Wind-gatewayen og Sea Talk NG-adapterkablet, enten via SeaTalk-netværket eller direkte til Axiom-plotteren.
Læs monteringsvejledningen grundigt igennem, inden du går i gang, da det ofte sparer både tid og frustration.
Specifikationer
Fysiske dimensioner:
Længde på vindfløje (inkl. kabel): 657.762 mm
Vindvingelængde (uden kabel): 540.712 mm
Kabelgateway-længde: 155,61 mm
Bredde på vindfløje: 305,86 mm
Kabelgateway-bredde: 47,38 mm
Vindvingens højde: 305,86 mm
Kabelgateway-højde: 30,61 mm
Strømforsyning
Nominel spænding: 12 V dc (via SeaTalk NG)
Driftsspænding: 9 V til 16 V jævnstrøm
Strømforbrug: < 100 mW
Sikring: Sørg for, at SeaTalk NG-backbone-netværket er beskyttet af en 5 A sikring
NMEA 2000 LEN - baseret på nominel 9V-klassificering: 1
Vindhastighed: 185 km/t (115 mph)
Vibration: EN 60945:200
I kassen
Vindfløje
Smart Wind Cable Gateway
SeaTalkng® til DeviceNet Adapterkabel, 120 mm
Mastkabel, 30 m rulle
Nr. 10 x 3/4" selvborende skruer x 4 (til montering af vindtransducer)
Nr. 7 x 3/4" selvborende skruer x 2 (til gateway-montering)
40 mm krympemuffe (til isolering af jordkablet ved afkortning af mastkablet)
Kabelsko med løkke/ring (f
